和別人不太一樣的第一步

這個就是在下作的第一片手工板


CPU 是 68K
沒錯.. 在那個 8051 在各大學風行的年代
我竟然學的是六萬八... 也有人叫六八仟


這個是反面 對~ 純手工 100% HOME MADE


這張板子的功能大概如下
CPU為MOTOROLA 68000
有兩顆NEC8255
TXT LCD介面(文字型兩行那種)
74F245主要是給背板的BUS驅動


再搭配一張記憶卡 32K x 16bits EPROM 和 32K x 16bits SRAM
以前的ROM還是要照紫外光的


對! 我知道這張焊得沒上一片好

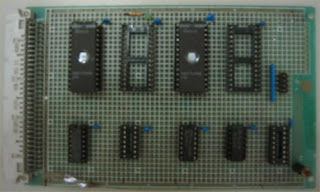

其實 Memory card 是先作的
之後才作主板
當時是 1993 年的暑假
我在一家自動化公司打工
當個學徒焊板子和寫程式
會用 68K 也是公司的關係

哈~ 忘了告訴大家
在下唸的科系和用電的那些沒什麼相關
會走要這一步其實是怕畢業後沒出路
所以才自己決定自修數位電路 ~

看到自己 15 年前的作品
發現自己 15 年來沒啥長進
那一條條的線
串起了大學時代的回憶

做主板時定義的顏色到現在 15 年了都一樣
橙線是 ADDRESS
棕線是 DATA
紅線 +5V
藍線 GND <- (其實是那天手上只有藍線沒用到... 黑線沒買到)
綠線 CONTROL
黃線 OUTPUT
黑線 CLOCK <- (對. 後來還是去買了)
白線 OTHERS

當時同學
來到我寢室看到板子
以為是刺繡
不可思議地望著我說
"東方不敗"
